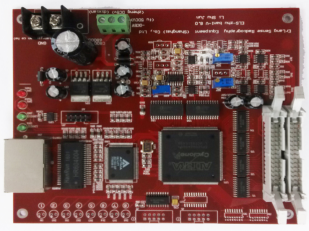

X射線圖像采集系統

X射線圖像采集系統主要用于X射線安檢設備的圖像信息采集，采用先進的FPGA技術及USB2.0接口技術，能夠進行單板100KHz的連續數據采集，并對采集數據快速存儲、讀取。 為用戶提供了128路模擬輸入通道，支持差分輸入，通道數及采集順序可通過軟件設置，采樣頻率及模擬信號輸入范圍也可以通過軟件編程設置。

主要應用：安檢機整機應用案例

外形尺寸：4436（長）x1330（寬）X1865（高）mm

通道尺寸：1000（寬）X800（高）mm

傳送速度：0.22米/秒

拖動重量：200公斤

分辨力：直徑0.101mm金屬線

空間分辨力：水平直徑1.3mm；垂直直徑1.0mm

穿透分辨力：直徑0.511mm

穿透力：34mm鋼板

顯示器：高分辨率19英寸液晶顯示器

陣列探測器：L型光電二級管多能量探測器

圖像處理：邊緣增強、超級圖像增強圖、高穿顯示、低穿顯示、增亮/減暗、回拉/前拉、圖像復原、圖像存儲、危禁品識別。
